câble coaxial

Les câbles coaxiaux sont un type de câble électrique qui transmet des signaux haute fréquence avec de faibles interférences et une faible perte de signal. Grâce à leurs excellentes performances en matière de blindage et de transmission, ces câbles sont largement utilisés dans les télécommunications, l'internet et la télévision par câble. Ils sont constitués d'un conducteur central, d'une couche isolante, d'un blindage métallique et d'une couche isolante externe, qui protègent le signal des interférences électromagnétiques (IEM).

Les câbles coaxiaux sont réputés pour leur capacité à transmettre efficacement des signaux haute fréquence avec une perte minimale, garantissant ainsi un transfert de données clair et stable sur de longues distances. Leur blindage supérieur contre les interférences électromagnétiques (IEM) les rend idéaux pour les environnements où la pureté du signal est essentielle. Conçus pour durer, ces câbles bénéficient d'une construction robuste et fiable qui leur permet de résister à diverses conditions environnementales. Leur polyvalence est inégalée : ils trouvent des applications dans les télécommunications, l'infrastructure Internet et l'industrie télévisuelle, où ils constituent l'épine dorsale des systèmes de communication et de divertissement modernes.

Les câbles coaxiaux peuvent être classés en différents types, les câbles coaxiaux RG (Radio Guide) et les câbles coaxiaux rigides étant deux des catégories les plus courantes.

Contactez-nous

Câbles coaxiaux RG

câbles coaxiaux RG Ces câbles sont désignés selon les spécifications du guide radio élaboré par l'armée américaine. Ils sont largement utilisés dans les applications résidentielles et commerciales, notamment pour la transmission de données et de vidéos.

Construction:

●Chef d'orchestre central :Généralement fabriqué en cuivre ou en acier cuivré.

● Isolant diélectrique :Fabriqué à partir de matériaux tels que le polyéthylène (PE) ou le PE expansé.

● Protection :Composé d'une ou plusieurs couches de cuivre tressé, d'aluminium ou de feuille d'aluminium.

● Veste extérieure :Fabriqué en PVC, PE ou autres matériaux respectueux de l'environnement.

Types courants :

●RG-6 :Utilisé pour la télévision par câble, la télévision par satellite et Internet.

● RG-59 :Utilisé pour la vidéosurveillance, la vidéo et les applications basse fréquence.

● RG-11 :Utilisé pour la transmission de signaux longue distance et les applications à large bande passante.

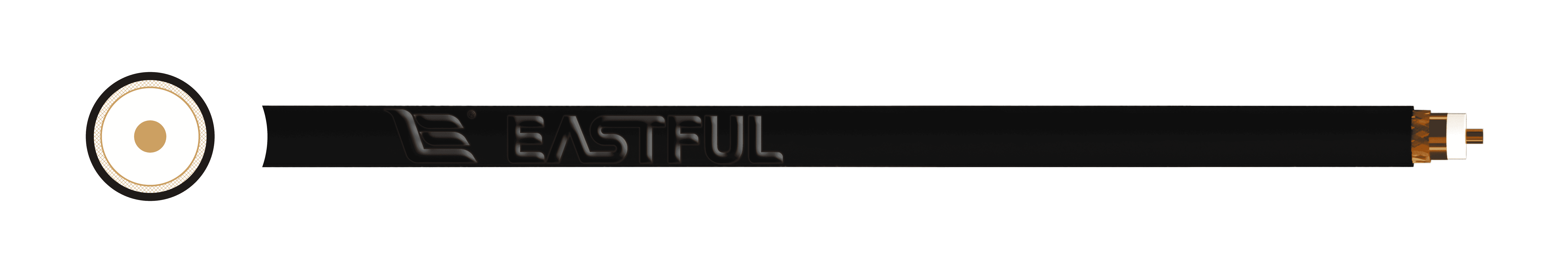

Câbles coaxiaux rigides

câbles coaxiaux rigides sont conçus pour la transmission de signaux de haute puissance et sont couramment utilisés dans les applications professionnelles et industrielles, notamment les réseaux de distribution de télévision par câble et les émetteurs radio.

Construction:

●Chef d'orchestre central :Généralement fabriqué en cuivre ou en aluminium massif ou tubulaire.

● Isolant diélectrique :Souvent fabriqué en polyéthylène (PE) ou en un matériau similaire.

● Protection :Il est constitué d'un conducteur extérieur rigide, qui peut être un tube solide en aluminium ou en cuivre.

● Veste extérieure :Fabriqué à partir de matériaux durables tels que le PE ou le PVC pour résister aux conditions environnementales.

Normes

CEI 61196-1

1. Titre:Câbles de communication coaxiaux – Partie 1 : Spécifications générales

2. Portée:Cette partie de la norme CEI 61196, établie par la Commission électrotechnique internationale (CEI), définit les exigences générales relatives à la construction, aux matériaux, aux dimensions et aux propriétés électriques des câbles de communication coaxiaux. Elle établit un cadre pour les méthodes d'essai et les critères de performance afin de garantir l'intégrité du signal, l'efficacité du blindage et la durabilité. Cette norme s'applique aux câbles coaxiaux utilisés dans diverses applications de télécommunications, notamment les réseaux à large bande et la transmission de signaux à haute fréquence.

ANSI/SCTE 74

1. Titre:Spécifications pour les câbles coaxiaux tressés de 75 ohms

2. Portée:Cette norme de l'American National Standards Institute (ANSI) et de la Society of Cable Telecommunications Engineers (SCTE) spécifie les exigences relatives aux câbles coaxiaux de branchement 75 ohms à blindage tressé, utilisés dans les systèmes de communication à large bande tels que la télévision par câble et l'accès à Internet. Elle traite de la construction, des matériaux, des performances mécaniques et électriques, ainsi que des exigences environnementales afin de garantir une transmission fiable du signal et des interférences minimales dans les installations résidentielles et commerciales.

EN 50117-1

1. Titre:Câbles coaxiaux utilisés dans les réseaux de distribution câblés – Partie 1 : Exigences générales et méthodes d’essai

2. Portée:Cette partie de la norme EN 50117, norme européenne (EN), définit les exigences générales et les méthodes d'essai des câbles coaxiaux utilisés dans les réseaux de distribution câblés pour les services de télévision, de radio et d'Internet. Elle couvre la construction, les matériaux, les dimensions et les performances électriques afin de garantir une transmission du signal de haute qualité, une efficacité de blindage optimale et une grande durabilité. La norme inclut également des exigences relatives aux propriétés mécaniques et à la résistance aux environnements pour assurer une fiabilité à long terme dans diverses conditions d'installation.
